純電動汽車電池管理系統檢修VR仿真軟件
軟件基于VR虛擬現實軟件技術開發,依靠智能定位操作手柄、虛擬現實數字頭盔等設備,為用戶打造沉浸式學習環境,系統分為拆裝和診斷兩大模塊。拆裝模塊內容介紹虛擬拆裝模塊包含電池管理器的拆卸與安裝,包含斷電操作、固定螺栓的拆卸、電池管理器的拆卸與安裝、固定螺栓的安裝和上電操作等。
軟件基于VR虛擬現實軟件技術開發,依靠智能定位操作手柄、虛擬現實數字頭盔等設備,為用戶打造沉浸式學習環境,系統分為拆裝和診斷兩大模塊。拆裝模塊內容介紹虛擬拆裝模塊包含電池管理器的拆卸與安裝,包含斷電操作、固定螺栓的拆卸、電池管理器的拆卸與安裝、固定螺栓的安裝和上電操作等。
軟件基于VR虛擬現實軟件技術開發,依靠智能定位操作手柄、虛擬現實數字頭盔等設備,為用戶打造沉浸式學習環境,系統分為拆裝和診斷兩大模塊。

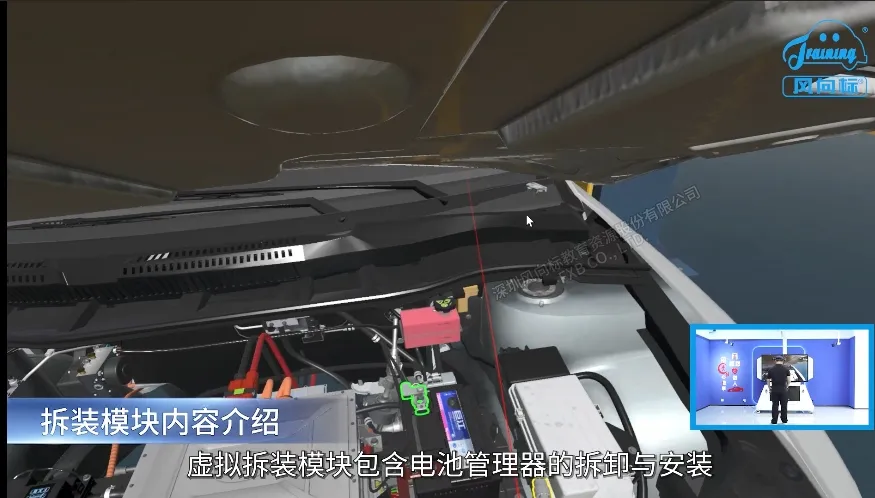

拆裝模塊內容介紹
虛擬拆裝模塊包含電池管理器的拆卸與安裝,包含斷電操作、固定螺栓的拆卸、電池管理器的拆卸與安裝、固定螺栓的安裝和上電操作等。
動力電池包的拆卸與安裝,介紹主、高壓斷電操作、高壓線束的拆卸;高壓驗要介紹動力電池包的拆卸與安裝;保證高壓安全防護電、冷卻液管路的拆卸;電池舉升設備的使用等。

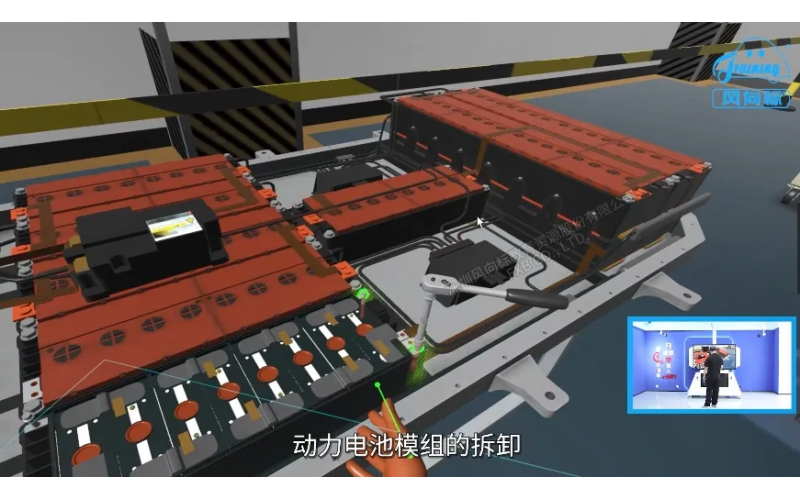

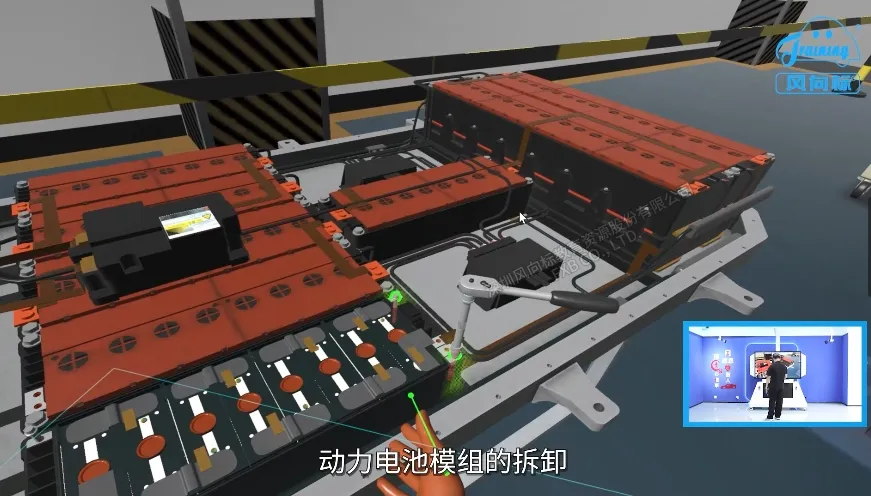

動力電池模組的拆卸與安裝,介紹動力電池模組的分解,包含上蓋的拆卸,電池模組高壓連接片的拆卸,信號采集線束的拆卸,動力電池模組的拆卸,電池模組的分解等。
配電箱的拆卸與安裝,介紹高壓配電系統的拆卸與安裝,包含上蓋拆卸,主正接觸器拆卸,主負接觸器拆卸,預充接觸器拆卸和安裝等。
故障模塊內容介紹
包含高壓不上電故障檢修、動力電池絕緣故障、動力電池?zé)峁芾砉收?/span>等內容,可以同時選擇1-2個故障點進行訓練和考核。
維修記錄工單,進行數據記錄和填寫,幫助學生理解作業內容和原因。

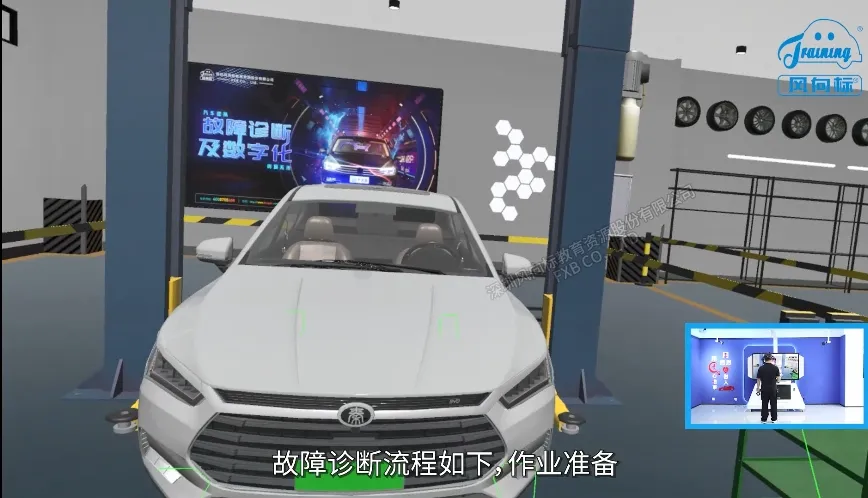

以高壓接觸器故障為例,故障診斷流程如下,作業準備,包含場地準備、車輛準備和檢測記錄電機冷卻液液位等。
記錄現象,根據車輛上電后觀察儀表盤、車輛燈光電氣、聽聲響,在工單中記錄基本現象。

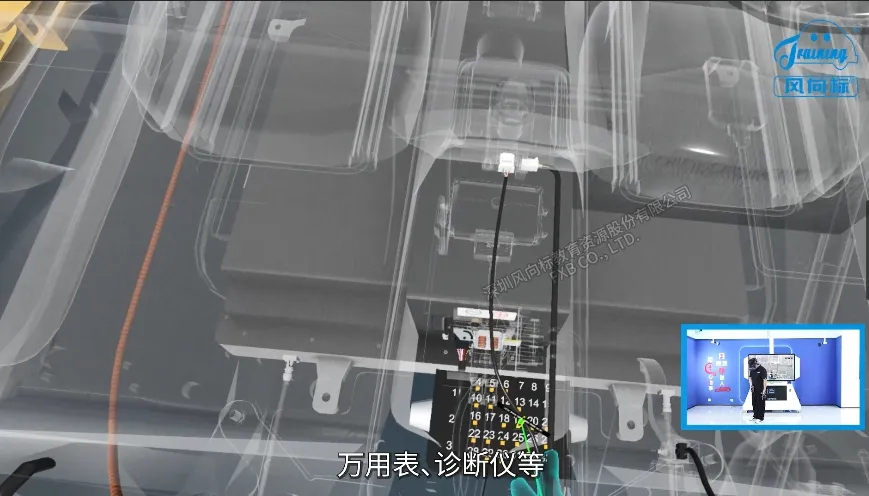

初步判斷和檢查,使用故障診斷排除流程中的工具,萬用表、診斷儀等,讀取故障碼和數據流、測量數值等數據。
修復故障,修復具體故障點,驗證故障是否消失,最終確認故障。
訓練評價,進行場地恢復和6S管理并提交任務,訓練評價以提示性維修記錄工單為主線流程,進行每一步的結果評價。
