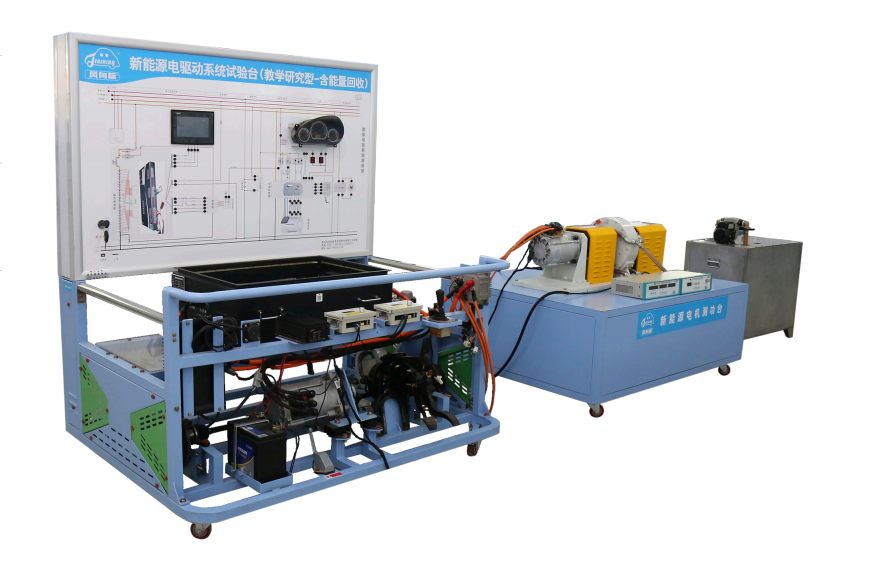

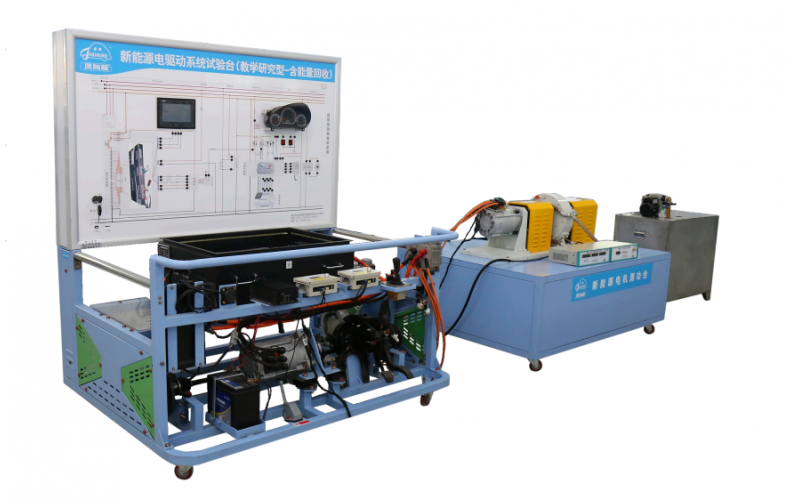

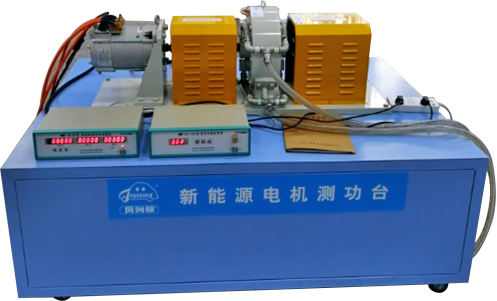

新能源電驅動系統試驗臺(教學研究型-含能量回收)

產品簡介選用主流76.8V新能源磷酸鐵鋰(24節)動力電池包,采用分布式管理,與實車相同的構造和控制方式。與測功臺連接可進行純電動汽車的教學分析,它由扭矩傳感器和磁粉制動器選用教學定制產品;通過調整加載負荷大小,真實地呈現了新能源純電動車在不同工況下參數變化規律,精確測量輸出扭矩變化曲線。產品特點1. 電池包電壓為76.8V直流,學員可通過動力電池包設置檢測口,可對單體電池和電池包電壓進行實測。學

產品簡介

選用主流76.8V新能源磷酸鐵鋰(24節)動力電池包,采用分布式管理,與實車相同的構造和控制方式。與測功臺連接可進行純電動汽車的教學分析,它由扭矩傳感器和磁粉制動器選用教學定制產品;通過調整加載負荷大小,真實地呈現了新能源純電動車在不同工況下參數變化規律,精確測量輸出扭矩變化曲線。

產品特點

1. 電池包電壓為76.8V直流,學員可通過動力電池包設置檢測口,可對單體電池和電池包電壓進行實測。學習電池的檢測方法和工作原理。

深圳風向標教育資源股份有限公司

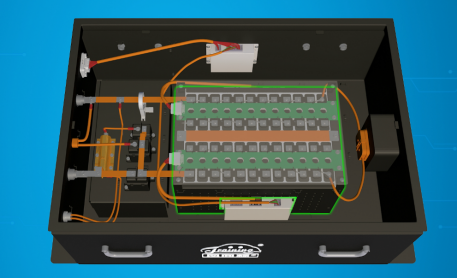

2. 動力電池包內的放電繼電器、充電繼電器、預充繼電器、霍爾電流傳感器等,與整車的配電控制方式相同,同時設置檢測口,可對控制電源通斷進行實測。

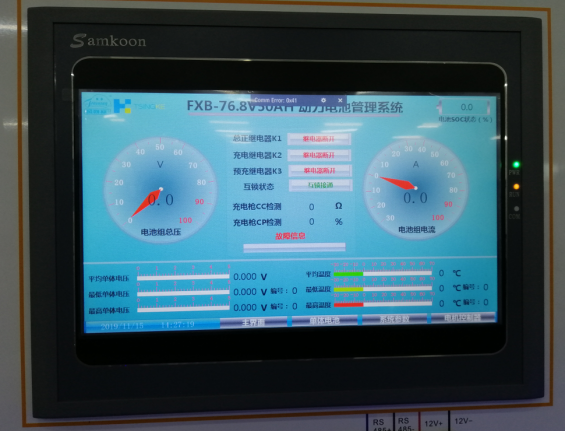

3. 教板有10寸觸摸液晶顯示屏,可分頁顯示每節動力電池實時電壓,多處監測點實時溫度、3個繼電器工作狀態、母線電流大小等電池包信息。

深圳風向標教育資源股份有限公司

4. 教板上有操作二維碼,學員可通過掃描二維碼,了解設備的運行,充電及安全操作。

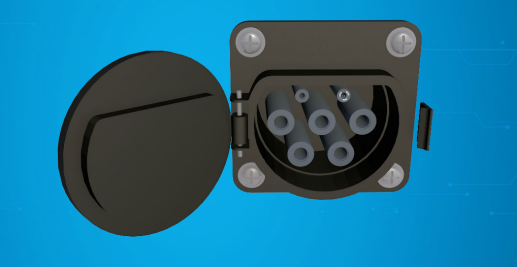

5. 教具的充電口使用國標交流充電,學員學習后可直接切換到其它整車。

深圳風向標教育資源股份有限公司

6. 高壓用電器以及低壓用電器選用主流的,較成熟的產品,不僅使用過程安全而且適用其它車型故障排除。

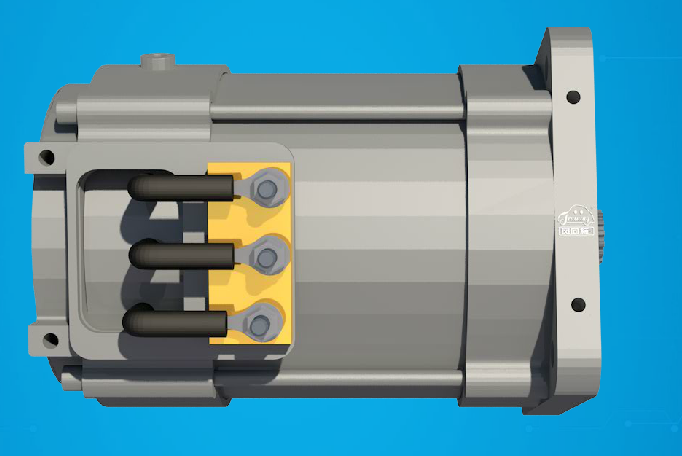

7. 驅動電機可選配置(永磁同步電機、三相異步電機等),通過與電機控制器相互配合,學習不同驅動電機的工作工程。

深圳風向標教育資源股份有限公司

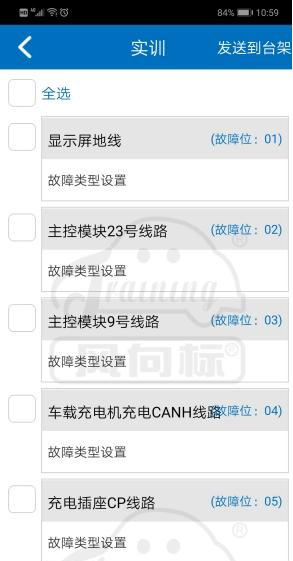

8. 臺架設故方法多樣,含機械原位設故,上位機軟件控制BMS設故,實車保險絲故障件設故等;培養學生多種故障排除思維能力。

深圳風向標教育資源股份有限公司

9. 線路接插件均有接出一個接插件,方便學員測量且不損壞控制器的插接。

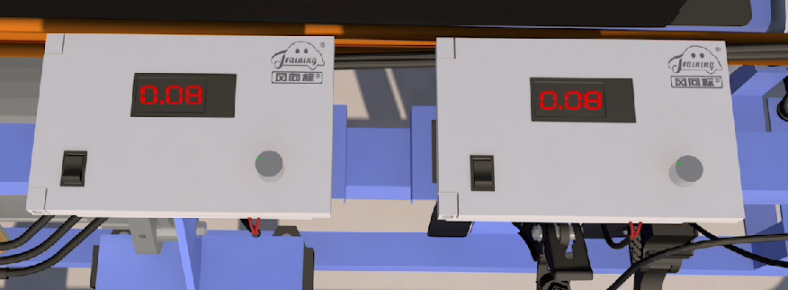

10. 設備設置負載模擬器,負載大小可單獨調整,再現車輛下坡,平路行駛,上坡行駛,半坡起步,轉彎行駛等實際工況;使學員掌握實際工況下電流,電壓參數變化規律。

深圳風向標教育資源股份有限公司

11. 設備使用電動真空助力液壓制動系統,開關信號通過壓力傳感器智能控制真空泵工作。學生真實了解電動真空助力系統的工作過程。

12. 測功機平臺多放一臺電機,與設備進行連接即可用于扭矩功率分析,通過調整加載控制器,精確控制驅動電機負載大小,進而改變驅動電機轉速,同時顯示驅動電機扭矩、轉速、功率,用于分析驅動電機扭矩曲線。

深圳風向標教育資源股份有限公司

13. 試驗臺配不銹鋼水冷裝置,用于對大功率電渦流制動器冷卻降溫,保證試驗臺調整精度。

14. 試驗臺配轉矩轉速測量儀工作臺,用于放置試驗臺精密零部件。

15.試驗臺加安全保護罩,確保運行過程安全。

實訓項目

1. 高壓安全操作項目實訓

2. 單體電池故障排除

3. 電池管理系統線路故障排除

4. CAN通訊故障檢測實訓

5. 車輛無法啟動故障排除

6. 充電系統故障排除

7. 配電系統故障檢測

8. 驅動系統故障排除

9. 儀表不能顯示故障排除

10. 車輛無法掛擋故障排除

11. 電動真空助力故障排除

12. 不同負載下汽車的工作狀態實訓。

13. 驅動電機扭矩功率分析

配套資源

實訓指導書(詳細講解各部件的結構組成,工作原理等),PPT課件,教學軟件,3D動畫資源。
